Java虚拟机运行时数据区域概述
本文最后更新于：2021年9月28日 晚上
Java虚拟机运行时，内存布局中各个数据区域的简要概述。
Java虚拟机运行时数据区域

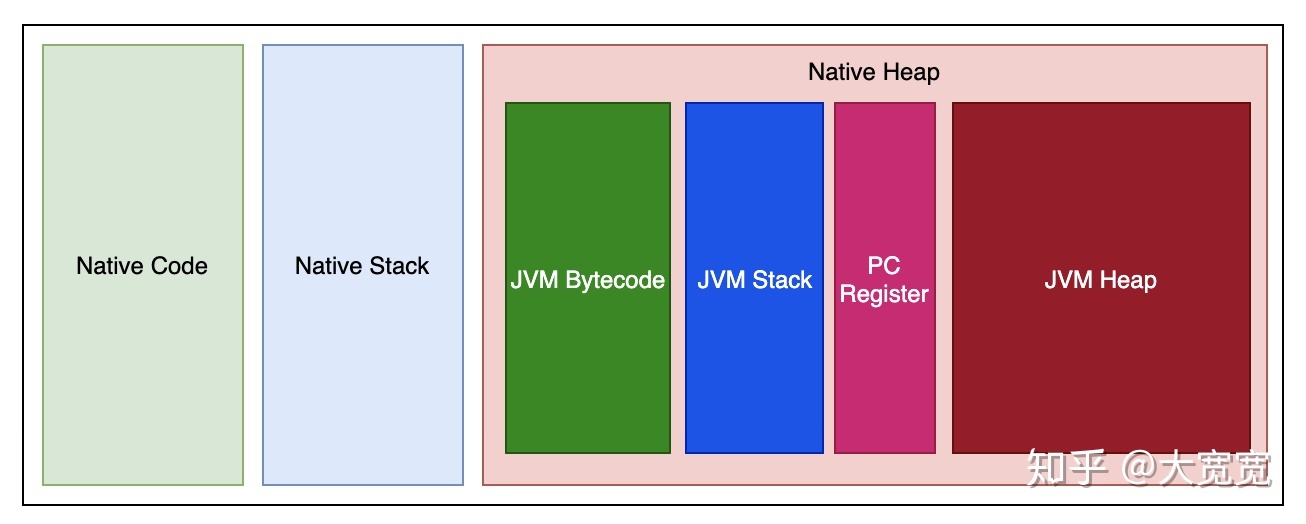

JVM 内存布局其一

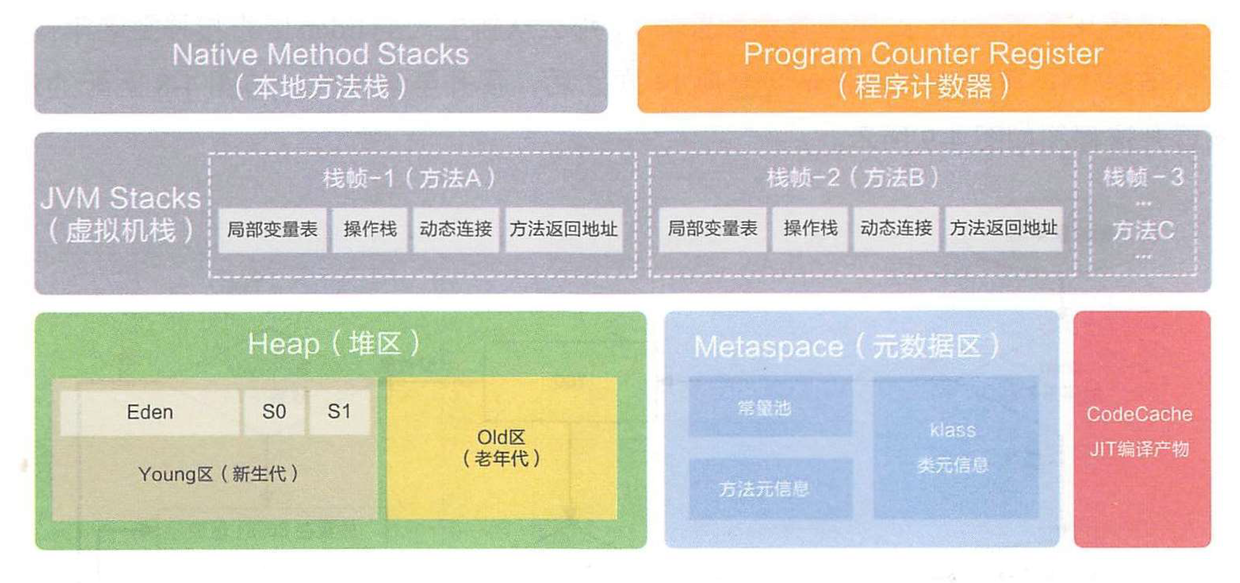

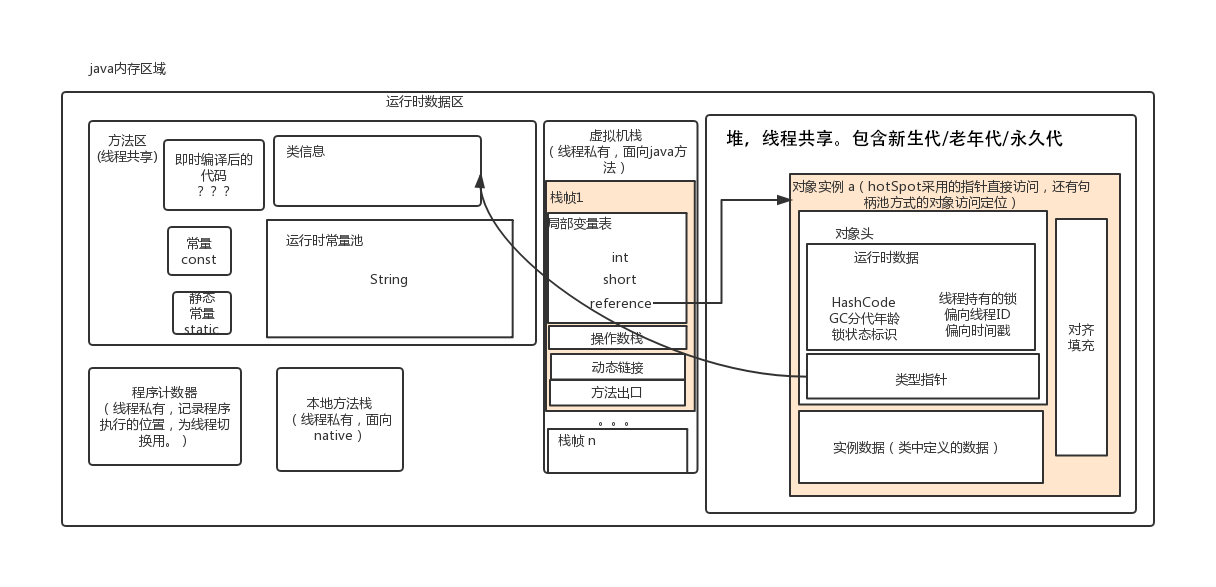

JVM内存布局其二

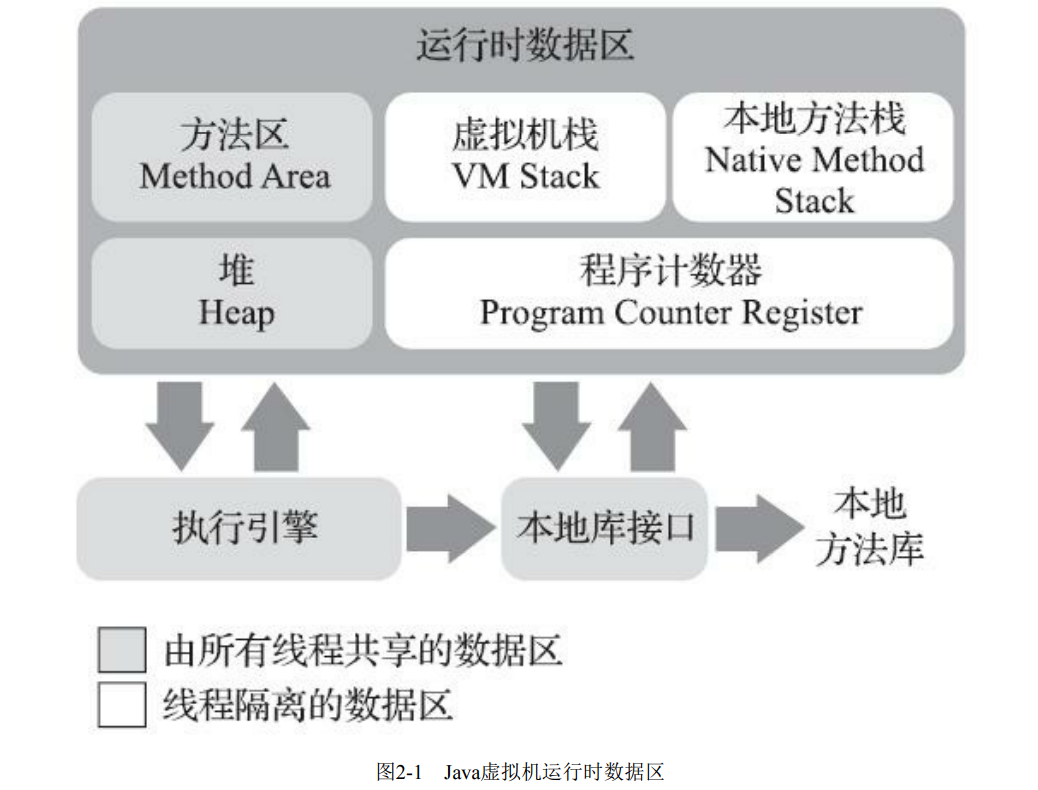

《深入理解Java虚拟机》JVM内存布局
程序计数器（Program Counter Register）
程序计数器是一块比较小的内存空间，它可以看做是当前线程所执行字节码的行号显示器。在Java虚拟机的概念模型里，字节码解释器工作时就是通过改变这个计数器的值来选取下一条执行的字节码指令的，它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成。
在Java虚拟机中，多线程是通过线程轮流切换、分配处理器执行时间的方式来实现的，因此每个时刻只会执行一个线程中的指令，因此，为了线程切换后能恢复到正确的执行位置，每个线程都有一个独立的程序计数器。
如果线程正在执行的是一个Java方法，这个计数器记录的是正在执行的虚拟机字节码指令的地址；如果正在执行的是Native方法，这个计数器值则应为Undefined。此内存区域是唯 一一个在《Java虚拟机规范》中没有规定任何OutOfMemoryError情况的区域。
Java虚拟机栈（Java Visual Machine Stack）
Java虚拟机栈和程序计数器一样是线程私有的，它的生命周期和线程相同。虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信 息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。
局部变量表存放了编译期可知的各种Java虚拟机基本数据类型、对象引用（reference类型，它并不等同于对象本身，可能是一个指向对象起始 地址的引用指针，也可能是指向一个代表对象的句柄或者其他与此对象相关的位置）和returnAddress 类型（指向了一条字节码指令的地址）。
这些数据类型在局部变量表中的存储空间以局部变量槽（Slot）来表示，其中64位长度的long和 double类型的数据会占用两个变量槽，其余的数据类型只占用一个。局部变量表所需的内存空间在编译期间完成分配，当进入一个方法时，这个方法需要在栈帧中分配多大的局部变量空间是完全确定的，在方法运行期间不会改变局部变量表的大小。请注意，这里说的“大小”是指变量槽的数量， 虚拟机真正使用多大的内存空间（譬如按照1个变量槽占用32个比特、64个比特，或者更多）来实现一个变量槽，这是完全由具体的虚拟机实现自行决定的事情。
在《Java虚拟机规范》中，对这个内存区域规定了两类异常状况：如果线程请求的栈深度大于虚拟机所允许的深度，将会抛出StackOverflowError异常；如果Java虚拟机栈容量可以动态扩展（HotSpot虚拟机的栈容量是不可以动态拓展的），当栈扩 展时无法申请到足够的内存会抛出OutOfMemoryError异常。
本地方法栈（Native Method Stacks）
本地方法栈与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机栈为虚拟机执行Java方法（即字节码）服务，而本地方法栈则是为虚拟机使用到的Native 方法服务。
与虚拟机栈一样，本地方法栈也会在栈深度溢出或者栈扩展失 败时分别抛出StackOverflowError和OutOfMemoryError异常。
Java堆（Java Heap）
Java堆是虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，Java 世界里几乎所有的对象实例都在这里分配内存。在《Java虚拟机规范》中对Java堆的描述是：“所有的对象实例以及数组都应当在堆上分配”，而这里的“几乎”是指从实现角度来看，随着Java语言的发展，Java对象实例都分配在堆上也渐渐变得不是那么绝对了。
Java堆是垃圾收集器管理的内存区域，一些资料中它也被称作GC堆（Garbage Collected Heap）。从回收内存的角度看，由于现代垃圾收集器大部分都是基于分代收集理论设计的，因此Java堆常常会被划分为许多区域，比如经典分代（新生代、老年代），但这些区域划分仅仅是一部分垃圾收集器的共同特性或者说设计风格而已，而非某个Java虚拟机具体实现的固有内存布局，更不是《Java虚拟机规范》里对Java堆的进一步细致划分。到了今天，垃圾收集器技术与十年前已不可同日而语，HotSpot里面也出现了不采用分代设计的新垃圾收集器。
如果从分配内存的角度看，所有线程共享的Java堆中可以划分出多个线程私有的分配缓冲区 （Thread Local Allocation Buffer，TLAB），以提升对象分配时的效率。但无论是哪个区域，存储的都只能是对象的实例，将Java堆细分的目的只是为了更好地回收内存，或者更快地分配内存。
根据《Java虚拟机规范》的规定，Java堆可以处于物理上不连续的内存空间中，但在逻辑上它应该被视为连续的，这点就像用磁盘空间去存储文件一样，并不要求每个文件都连续存放。但对于大对象（典型的如数组对象），多数虚拟机实现出于实现简单、存储高效的考虑，很可能会要求连续的内存空间。
Java堆既可以被实现成固定大小的，也可以是可扩展的，不过当前主流的Java虚拟机都是按照可扩展来实现的（通过参数设定）。如果在Java堆中没有内存完成实例分配，并且堆也无法再扩展时，Java虚拟机将会抛出OutOfMemoryError异常。
方法区（Method Area）
方法区与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。虽然《Java虚拟机规范》中把方法区描述为堆的一个逻辑部分（比如字符串常量池，逻辑上属于方法区，但实际放置于Java堆），但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区分开来。
注意：
在JDK1.8之后，方法区的实现方法从永久代彻底替换为元空间（Meta-space）。因为在永久代中，容易出现性能问题和内存溢出，因为永久代有-XX: MaxPermSize的上限，即便不设置也有默认大小。
在JDK1.7之后，方法区中的字符串常量池、静态变量等移至Java堆放置。
《Java虚拟机规范》对方法区的约束是非常宽松的，除了和Java堆一样不需要连续的内存和可以选择固定大小或者可扩展外，甚至还可以选择不实现垃圾收集。相对而言，垃圾收集行为在这个区域的确是比较少出现的，这区域的内存回收目标主要是针对常量池的回收和对类型的卸载，一般来说这个区域的回收效果比较难令人满意，尤 其是类型的卸载，条件相当苛刻，但是这部分区域的回收有时又确实是必要的。
根据《Java虚拟机规范》的规定，如果方法区无法满足新的内存分配需求时，将抛出 OutOfMemoryError异常。

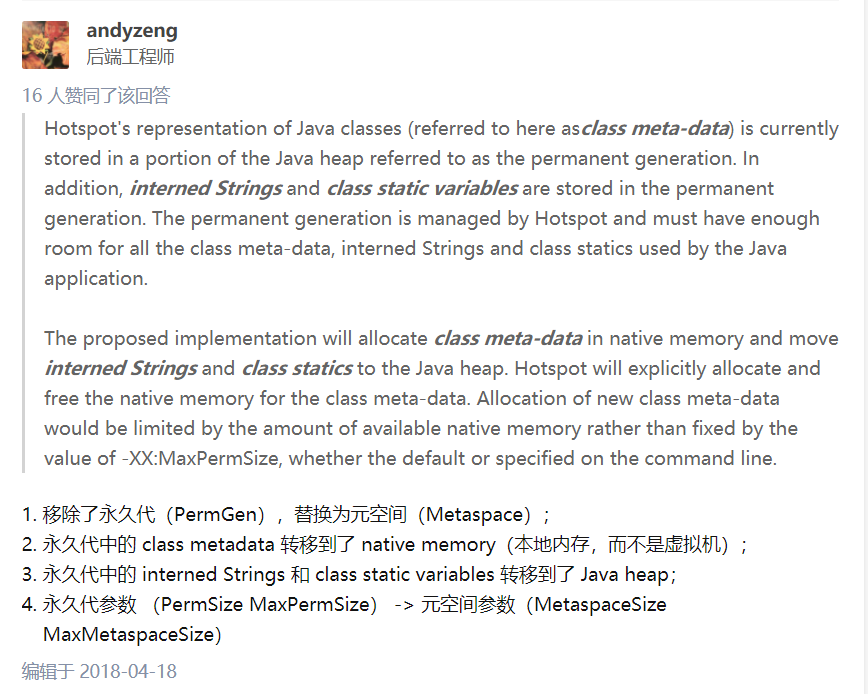

JDK 8后，永久代去哪了？
运行时常量池（Runtime Constant Pool）
运行时常量池是方法区的一部分。Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。
Java虚拟机对于Class文件每一部分（自然也包括常量池）的格式都有严格规定，如每一个字节用于存储哪种数据都必须符合规范上的要求才会被虚拟机认可、加载和执行，但对于运行时常量池， 《Java虚拟机规范》并没有做任何细节的要求，不同提供商实现的虚拟机可以按照自己的需要来实现 这个内存区域，不过一般来说，除了保存Class文件中描述的符号引用外，还会把由符号引用翻译出来的直接引用也存储在运行时常量池中。
运行时常量池相对于Class文件常量池的另外一个重要特征是具备动态性，Java语言并不要求常量一定只有编译期才能产生，也就是说，并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量放入池中，这种特性被开发人员利用得比较多的便是String类的 intern()方法。 既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存 时会抛出OutOfMemoryError异常。
直接内存（Direct Memory）
直接内存并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中定义的内存区域。但是这部分内存也被频繁地使用，而且也可能导致OutOfMemoryError异常出现，因此放在此处讨论。
在JDK1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区 （Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的 DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。 显然，本机直接内存的分配不会受到Java堆大小的限制，但是，既然是内存，则肯定还是会受到本机总内存（包括物理内存、SWAP分区或者分页文件）大小以及处理器寻址空间的限制，一般服务 器管理员配置虚拟机参数时，会根据实际内存去设置-Xmx等参数信息，但经常忽略掉直接内存，使得各个内存区域总和大于物理内存限制（包括物理的和操作系统级的限制），从而导致动态扩展时出现 OutOfMemoryError异常。
